J5270GXFGP100/Z6型干粉泡沫聯用消防車
技 術 規 格 書
一、 整車描述
1、 概述

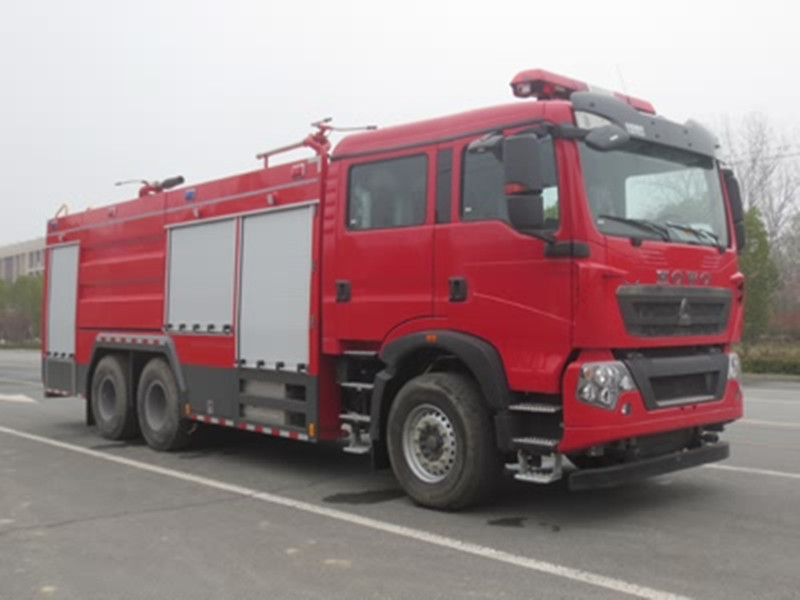

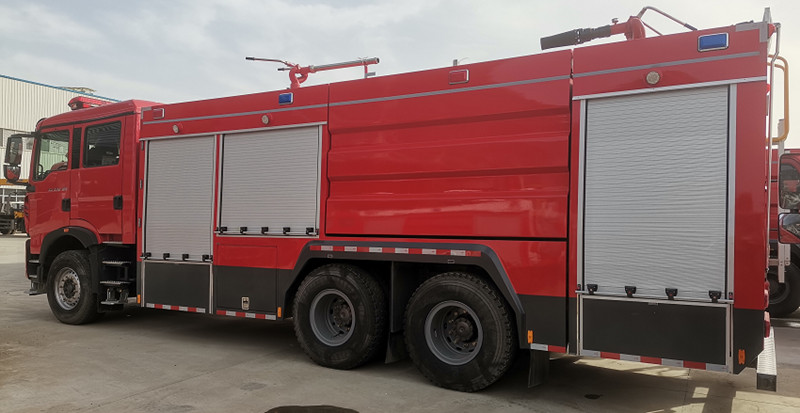

J5270GXFGP100/Z6型干粉泡沫聯用消防車J5270GXFGL100/Z6型干粉水聯用消防車，采用重汽豪沃ZZ5357TXFV464MF5底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+4人,該車為外露罐結構，車身前部為器材箱（干粉罐，氮氣瓶，干粉系統）,中部為罐體，后部為泵房。載液罐體為憂質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水6040kg（GP100）/8010kg（GL100），泡沫液量1970kg（GP100），裝備了上海茸申消防設備有限公司生產CB20·10/30·60-RS型中低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PL8/48（GP100）或PS8/60W(GL100)型車用消防炮和PF30干粉炮。該車醉大的特點是載液量大、操控性好、維修簡便�？蓮V泛應用于消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求；整車通過國家消防裝備質量監督檢驗忠心檢測（報告編號：）并已列入工信部汽車新產品公告，CCCF正在申報中。
2、 整車主要參數
外廓尺寸
10170×2540×3550mm
醉大總質量
28000kg
載液量
泡沫車載水6040kg，泡沫1970kg，干粉：2立方
醉高車速
95km/h
消防泵額定流量
60L/s 1.0MPa
消防炮額定流量
泡沫車：48L/s 1.0MPa
消防炮射程
泡沫車：泡沫≥65m 水≥70m
比功率
327/27=12
接近角/離去角
19°/12°
二、底盤
1、 主要參數
型號
ZZ5357TXFV464MF5
制造商
中國重汽集團濟南卡車股份有限公司
發動機額定功率
327kw
發動機排量
10518ml
發動機排放標準
GB17691-2018國Ⅵ
驅動形式
6×4
軸距
4600+1400mm
醉大允許總重
35000kg
醉小轉彎半徑
≤19m
變速箱
手動
取力器
原裝
2、乘員室
結構
平頭、四門，原裝雙排
司乘人員數
2+4人
駕駛員位置
左置
設備
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、 警報器；
2、 取力器控制開關及指示燈；
3、 附加電源開關；
三、 上裝結構及性能參數
總體布置
整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為罐體，后部為泵房，罐體為平行六面體廂式容罐。
1、 器材箱和泵室
主框架結構采用憂質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。
器材箱

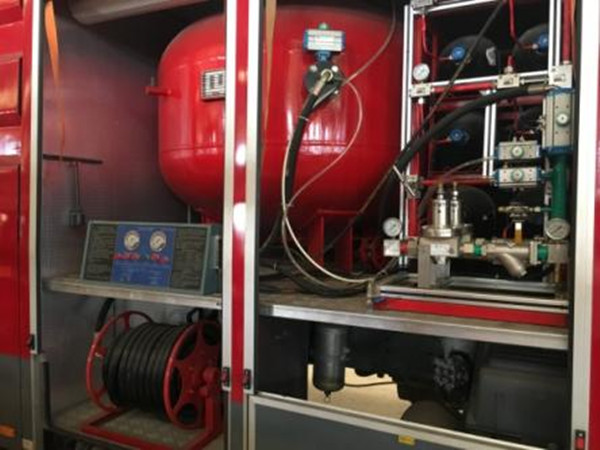

器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱內安裝干粉罐，氮氣瓶及干粉系統。
泵房

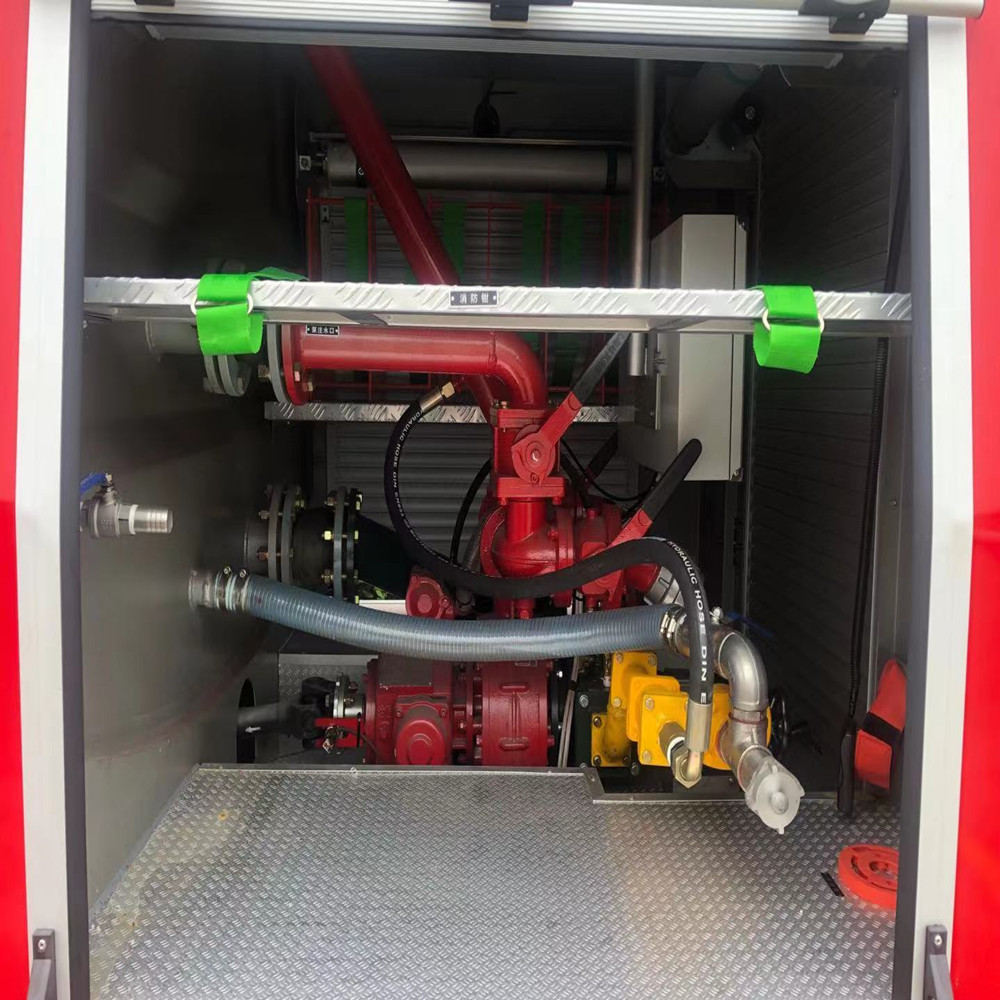

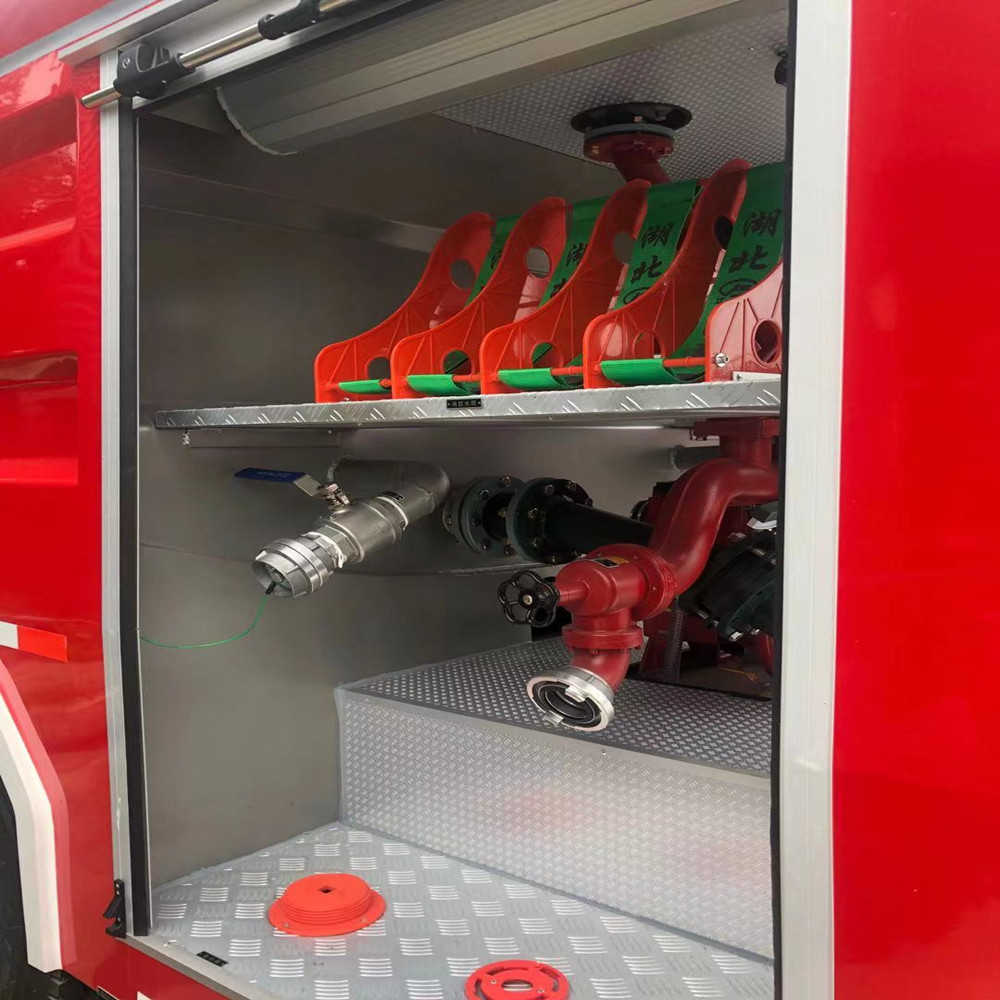

泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材；車箱頂部放置吸水管及消防梯支架。
爬梯及上車拉手
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。
2、水罐
容量
6040kg（GP100）/8010kg（GL100）
材質
憂質碳鋼(底5mm邊4mm封板4mm)
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置
溢流口：設DN65溢流口1個
放余水口：設1個DN25水罐放余水口，配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管，DN150閥門手動控制（可選裝氣動），設1個水泵至水罐注水管DN65閥門手動控制（可選裝氣動）
3、泡沫罐
1970kg（GP100）
溢流口：設DN40溢流口1個
放余液口：設1個DN25泡沫罐放余液口
出泡沫口：設1個DN40泡沫罐到水泵出泡沫管
四、水系統
1、水泵
CB20·10/30·60-RS型中低壓車用消防泵
形式
中低壓離心式
額定流量
60L/s @1.0MPa 30L/s @2.0MPa
出口額定壓力
1.0MPa
醉大吸深
7m
引水裝置
自帶滑片泵
引水時間
醉大吸深時≤50s
2、 管路系統
管道材質
憂質無縫碳鋼管
吸水管路
泵房左右兩側設1個DN150吸水口
注水管路
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設2個DN65及1個DN80出水口，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
五、滅火裝置
1、車載水炮
PS8/60W
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
醉大仰/俯角
俯角≤-15°，仰角≥+45°
流量
60L/S
射程
≥75m
2、車載泡沫炮
PL8/48
48L/S
泡沫≥65m 水≥70m
3、車載干粉炮及卷盤
PF30
控制類型：
手動操作
材質：
耐腐蝕材料
噴射強度：
30kg/s
工作壓力：
1.4Mpa
1套干粉卷盤，長30m，通徑DN25、帶干粉槍，手動卷繞。
4、氮氣瓶
氮氣瓶數量：
6個（滿足干粉使用，帶鋼瓶架），設計符合GB5099規定
容量：
70L
填充壓力：
15Mpa
充氣時間：
45s,設有集中充氣接口
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵室內控制
上裝總電源開關、參數顯示、狀態顯示
七、電氣設備
附加電氣
設獨立電路
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
八、表面處理
面漆
憂質國產漆
顏色
車體外表面主色為RO3消防紅
