                                  重汽24噸水罐消防車
                                  底盤型號:
                                  銷售經理:黃經理  點擊這里給我發消息
                                  購車電話:18672201259
                                  電子郵箱:340389925@qq.com
                                  微信二維碼:
                                  企業地址:湖北省隨州市
                                  車型詳情 MODELS FOR DETAILS

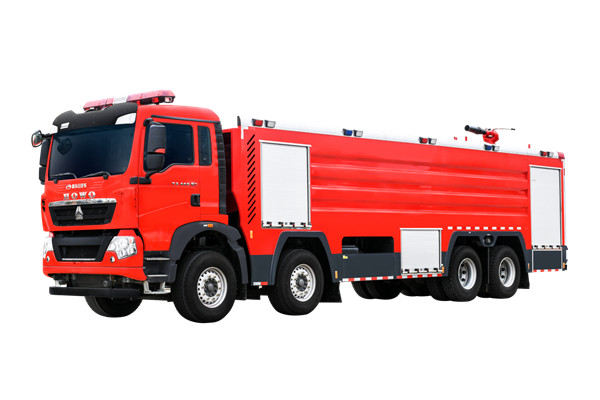

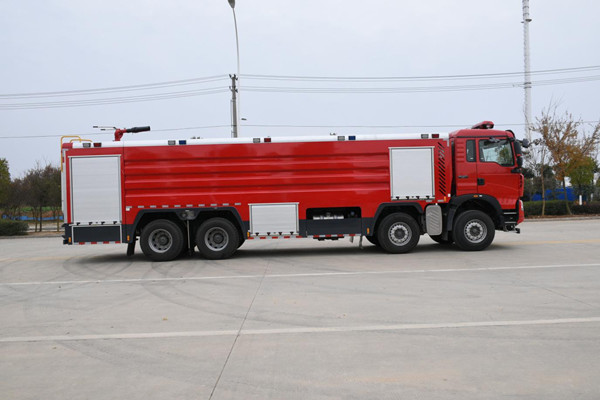

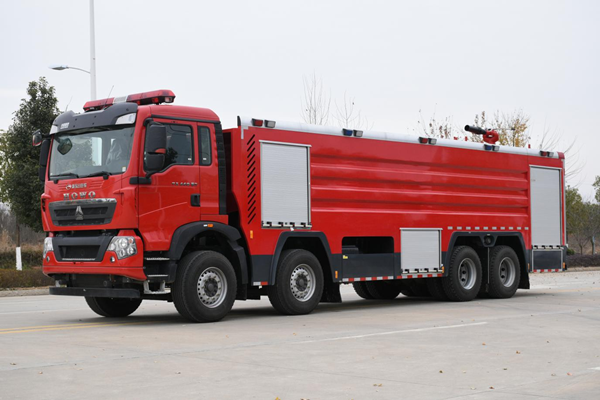

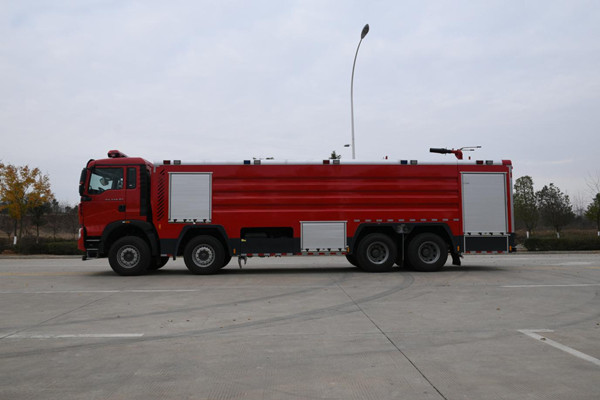

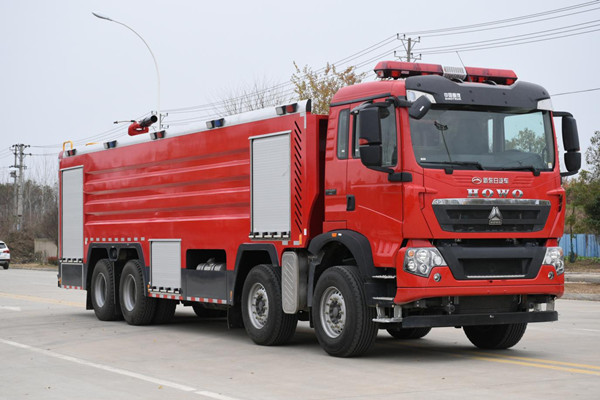

                                  豪沃前四后八水罐消防車

                                  (豪沃ZZ5447TXFV466MF1型底盤)

                                  一、整車要求

                                  豪沃前四后八水罐消防車是由二類汽車底盤、罐體、水泵、管路、儀表電路系統等部件組成,該車裝配鋁合金后爬梯(可拆卸),泵房在整車尾部,罐體為鋼板焊接式,載液量24.0方,水罐材質為優質碳鋼板,水罐內部做防腐處理。該車裝備CB10/100常壓消防泵,PS8/80W消防炮。


                                  二、整車主要參數

                                  外廓尺寸:11920x2540x3660mm

                                  最大總質量:42000kg

                                  載液量:24000L

                                  最高車速:95km/h

                                  水泵額定流量:100L/s@1.0MPa

                                  消防炮額定流量:80L/s@0.8MPa

                                  消防炮射程:≥85m(水)

                                  接近角/離去角:19°/11°



                                  三、底盤主要參數

                                      號: ZZ5447TXFV466MF1豪沃國Ⅵ底盤

                                  驅動型式:6×4

                                     距:1950+4600+1400mm

                                  最高車速:101km/h

                                  發動機型號:MC11.44-60

                                  額定功率:327KW

                                     量:10518ml

                                  量:35000kg

                                  四、駕駛室

                                  結     構:平頭、雙開門單排駕駛室。

                                  座位設置:前排2人(含駕駛員)

                                  設    備:除原車設備外,加裝有100W警報器、取力器控制開關及警燈控制盒。


                                  五、容罐

                                     量:24000L

                                     質:水罐采用優質碳鋼板,罐體內部進行腐處理,泡沫罐采用優質不銹鋼板,水罐底板5mm碳鋼板,水罐側板及封板4mm碳鋼板,水罐頂板3mm碳鋼花紋板。

                                     構:鋼板焊接式,內設防蕩板

                                     備: 2 1個人口蓋,帶有快速鎖緊及開啟裝置

                                             2 1個液位指示計

                                  2 1個排污口

                                  2 1個溢流裝置

                                  技術要求:符合XF39《消防車消防要求和試驗方法 》的有關規定


                                  六、消防泵

                                  型  號:CB10/100常壓消防泵

                                     量:100L/s@1.0Mpa

                                  最大吸深:7m

                                  引水時間:≤80s

                                  真空泵形式:活塞式

                                  安裝形式:后置式


                                  七、管路系統

                                  罐體管路材質為優質無縫鋼管,通過法蘭與各部件連接。

                                  罐出水管路:設有1個DN150的罐出水管路,水由罐體進入消防泵,裝有1只DN150手動蝶閥,通過DN150撓性接頭連接水罐與消防泵。

                                  外進水管路:消防泵后部有2個外進水口及左右各1各進水口,外接150吸水管,內扣式管牙接口;

                                  出水管路 ※ 消防泵左右各有2個DN80的常壓出水口;

                                  ※ 1個DN100的炮管路,采用DN100撓性接頭,DN80炮球閥控制;

                                  注水管路: ※ 2個DN65及2個DN80管路(外注水)分布車身中部兩側;

                                              ※ 1個DN65罐注水管路,可通過消防泵直接向罐內注水;

                                  放余水管路:為保護水泵及各球閥,在管路的最低處加裝放余水閥。

                                  冷卻水管路:為使取力器在工作中應付各種復雜情況,配有冷卻水管路及不銹鋼球閥。


                                  八、取力器

                                           式:夾心式(全功率)

                                           縱:電磁閥控制(電動操控)

                                  冷卻方式:強制可調式水冷

                                  潤滑方式:飛濺式油潤滑


                                  九、消防炮

                                    號:PS8/80W

                                    量:80L/s

                                     程:≥85 m(水),≥80 m(泡沫)

                                     力:0.8MPa

                                  回轉角度:水平360°,俯仰-30°~70°


                                  十、器材箱

                                    質:骨架為優質型鋼;蒙板為氧化鋁合金花紋板粘結結構。

                                    構:全鋼框架焊接結構,前器材箱左右側各有1扇鋁合金卷簾門,后泵房左右后側各1扇鋁合金卷簾門,輕便可靠、噪聲小,下設防滑翻轉踏板。



                                  器材布置原則

                                  v 按戰斗編成和戰斗展開設計器材集成;

                                  v 按人體工程學原理設計各種器材托架;

                                  v 按使用邏輯關系和使用頻率放置器材;

                                  站在地面或踏板上2個動作內取用任何器材。


                                  十一、翻轉踏板

                                     : 優質Q235鋼材;蒙皮為鋁合金板(陽極氧化處理)。

                                     構:采用鉸鏈和門止口雙重鎖定,安全可靠。


                                  十二、電器系統

                                  ※ 駕駛室頂部配備1.8米長排豪華紅紅LED警燈。

                                  整車后頂部安裝50W LED消防探照燈1個,360度遙控轉動。

                                  ※ 車輛尾部安裝可折疊式爬梯。

                                  車輛兩側上方各配有5個紅藍爆閃燈及5個側照明燈,下方安裝安全標志燈和側回復反射器(組合式),配有前、后示廓燈,兩側各一只轉向燈,器材箱、泵房內均裝有照明燈,并符合GB4785規定。

                                  ※ 警報器功率為100W;警報器、警燈、爆閃燈電路為獨立式附加電路,控制器件安裝在駕駛室內。

                                  ※ 附加儀表、開關集中布置在控制面板上,利于操作。儀表板上裝有:壓力表、液位計、電源總開關及器材箱燈開關等。


                                  十三、總體技術要求

                                  1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志;

                                  2、 整車性能符合GB7956的規定;

                                  3、 液罐質量符合XF39的規定;

                                  4、 整車外觀美觀大方,平整度符合XF39的規定;

                                  5、 所有粘接平整牢固,符合企標規定。

                                  6、 所有焊接牢固、焊后打磨光整。


                                  十四、隨車文件

                                  1) 底盤使用說明書          7)底盤號碼拓印件

                                  2) 底盤維修手冊            8)消防車使用說明書

                                  3) 底盤質量保修卡          9)消防車消防器材清單

                                  4) 底盤合格證              10)消防車合格證

                                  5) 隨車工具清單            11)消防車跟蹤服務卡

                                  6) 發動機號碼拓印件        12)消防車交接清單






                                  十五、器材配置

                                  100常壓水罐消防車

                                  器材標準配置表——內扣式

                                  類別

                                  序號





                                  數量

                                  單位







                                  1

                                  消防車使用說明書



                                  1



                                  2

                                  消防車器材配置表



                                  1



                                  3

                                  汽車底盤使用說明書



                                  1



                                  4

                                  汽車底盤合格證



                                  1



                                  5

                                  消防泵使用說明書



                                  1



                                  6

                                  隨車附件(工具)



                                  1

                                  原底盤隨車附件、工具



















                                  1

                                  吸水管

                                  150×4米

                                  2

                                  內扣式

                                  2

                                  濾水器

                                  FLF150

                                  1

                                  內扣式

                                  3

                                  分水器

                                  FII80/65×2-1.6

                                  1

                                  內扣式

                                  4

                                  集水器

                                  JII150/80×2-1.0

                                  1

                                  內扣式

                                  5

                                  水帶

                                  13-65-20

                                  6

                                  常壓;內扣式

                                  6

                                  水帶

                                  13-80-20

                                  4

                                  常壓;內扣式

                                  7

                                  水帶

                                  13-65-5

                                  1

                                  內扣式(外注水用)

                                  8

                                  異徑接口

                                  KJ65/80

                                  1

                                  內扣式

                                  9

                                  水帶包布

                                  DT-SB

                                  4



                                  10

                                  護帶橋

                                  570

                                  2



                                  11

                                  水帶掛鉤



                                  4



                                  12

                                  地上消火栓扳手

                                  QT-DS1;長370

                                  1



                                  13

                                  地下消火栓扳手

                                  970

                                  1



                                  14

                                  吸水管扳手

                                  FS150

                                  2



                                  15

                                  直流開關水槍

                                  QZG3.5/7.5;65

                                  1

                                  常壓;內扣式

                                  16

                                  多用水槍

                                  QDH6.0/8;65

                                  1

                                  常壓;內扣式

                                  1

                                  滅火器

                                  3㎏/ABC

                                  1



                                  2

                                  鐵鍬

                                  860/1050

                                  1



                                  3

                                  鐵鋌

                                  900

                                  1



                                  4

                                  消防腰斧

                                  GF-285;長285

                                  1



                                  5

                                  消防平斧

                                  QTF-PF;長810

                                  1



                                  6

                                  丁字鎬

                                  QTF-DG;長700/900

                                  1



                                  7

                                  橡皮錘



                                  1



                                  1、凡未列入該配置表中其他器材、部件均為用戶要求選配。

                                  2、發車時銷售員應將提車單與此表一并到倉庫辦理器材配置領取手續。
