                                  J 東風泡沫消防車 水罐3.9 泡沫1.5
                                  底盤型號:
                                  銷售經理:黃經理  點擊這里給我發消息
                                  購車電話:13971793555
                                  電子郵箱:340389925@qq.com
                                  微信二維碼:
                                  企業地址:湖北省隨州市
                                  車型詳情 MODELS FOR DETAILS

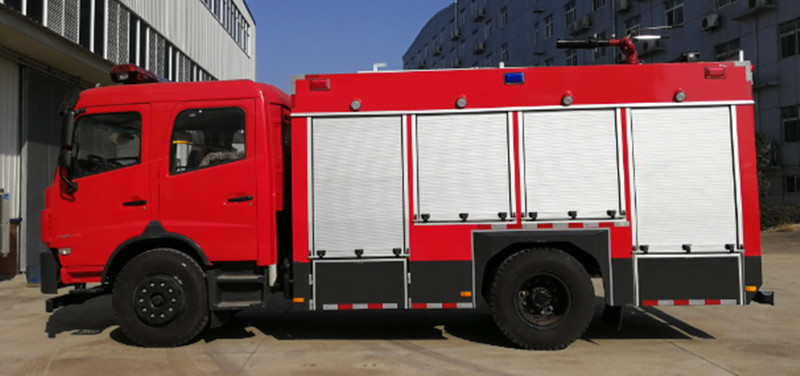

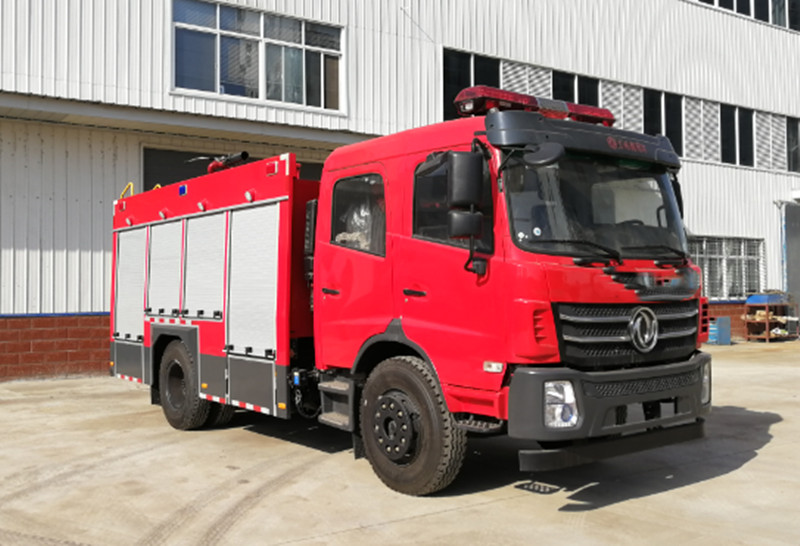

                                  J5140GXFPM55/E6型泡沫消防車

                                  術 規 格 書



                                  一、 整車描述

                                  1、 概述

                                  JDF5140GXFPM55/E6泡沫消防車采用東風EQ1160GSZ6DJ底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為單排改雙排,可乘坐3+3人,該車為內藏罐結構,車身兩側為器材箱,中部為罐體,后部為泵房。載液罐體為質碳鋼,內部噴涂環氧底漆及環氧瀝青漆,與底盤采用彈性連接,載水3850kg,泡沫液量1450g,裝備了上海茸申消防設備有限公司生產CB10/40-RS型常壓消防泵,額定流量40L/S,車頂安裝成都威斯特消防機械有限公司生產的PL8/32型車用消防炮。該車大的特點是載液量大、操控性好、維修簡便?蓮V泛應用于消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災和一般物質火災。

                                  整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求;整車通過國家消防裝備質量監督檢驗心檢測(報告編號:Zb202030485)并已列入工信部汽車新產品公告,CCCF正在申報中。

                                  2、 整車主要參數

                                  外廓尺寸

                                  7680×2500×3460mm

                                  大總質量

                                  14100kg

                                  載液量

                                  泡沫車載水3850kg,泡沫1450kg;水罐車載水5300kg

                                  高車速

                                  90km/h

                                  消防泵額定流量

                                  40L/s  1.0MPa

                                  消防炮額定流量

                                  泡沫車:32L/s 1.0MPa    水罐車:40L/s  1.0MPa

                                  消防炮射程

                                  泡沫車:泡沫≥48m  ≥60m  水罐車:≥65m

                                  比功率

                                  143/14.1=10.1

                                  接近角/離去角

                                  18°/12°



                                  二、底盤

                                  1、主要參數

                                  型號

                                  EQ1160GSZ6DJ

                                  制造商

                                  東風商用車有限公司

                                  發動機額定功率

                                  143kw

                                  發動機排量

                                  4000ml

                                  發動機排放標準

                                  GB3847-2005,GB17691-2018國Ⅵ

                                  驅動形式

                                  4×2

                                  軸距

                                  3950mm

                                  大允許總重

                                  16000g

                                  小轉彎半徑

                                  ≤19m

                                  變速箱

                                  手動

                                  取力器

                                  加裝

                                  2、乘員室

                                  結構

                                  平頭、四門,單排改雙排

                                  司乘人員數

                                  3+3人

                                  駕駛員位置

                                  左置

                                  設備

                                  原車儀表板處設置消防操作儀表板及警燈控制盒,加裝

                                  1、 警報器;

                                  2、 取力器控制開關及指示燈;

                                  3、 附加電源開關;

                                  三、 上裝結構及性能參數

                                  總體布置

                                  整車由消防員乘員室和車身兩大部分組成,車身布置采用三分體式結構,兩側為器材箱,中部為水罐,后部為水泵房,罐體為平行六面體廂式容罐。



                                  1、 器材箱和泵室

                                  結構

                                  主框架結構采用質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走,兩邊設翻轉踏板,防滑設計。

                                  器材箱

                                  器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈,器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門,可放置小型工具

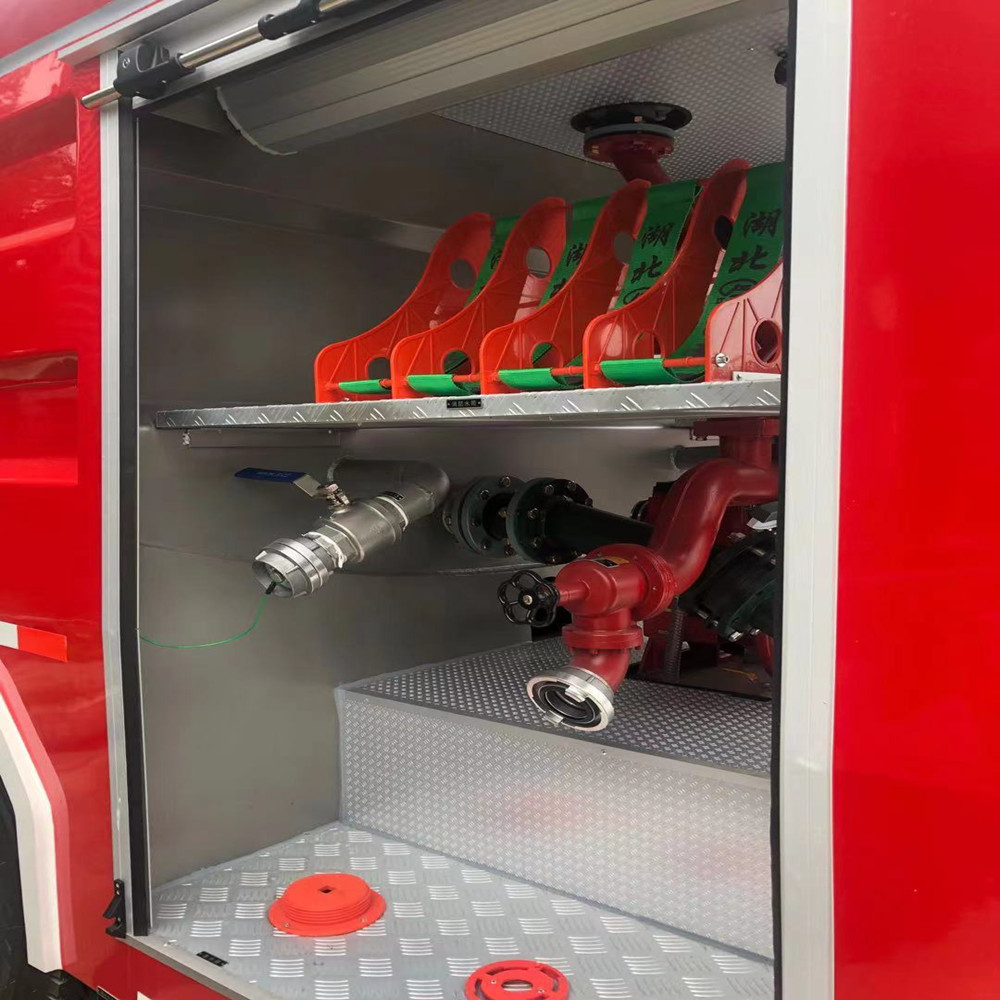

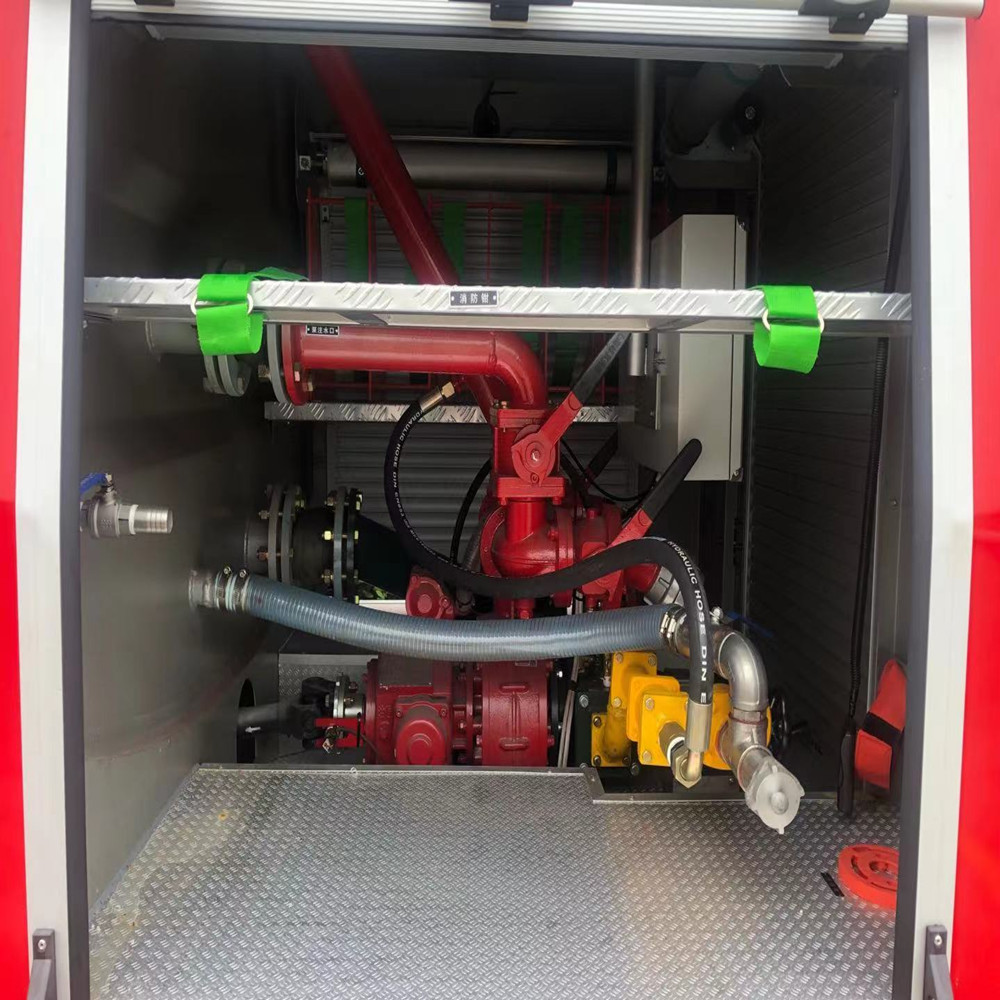

                                  泵房

                                  泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材

                                  爬梯及上車拉手

                                  后爬梯采用鋁合金兩節翻轉爬梯,使用時離地不超過350mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。

                                  2、水罐

                                  容量

                                  3850kg(PM55),5300kgSG55)

                                  材質

                                  質碳鋼(厚度底板5mm,側板4mm,頂板4mm)

                                  罐體固定

                                  與底盤車架彈性連接

                                  罐體設置

                                  人孔:設DN460人孔1個,帶有快速鎖定/開啟自動泄壓裝置

                                  溢流口:設DN40溢流口1個

                                  放余水口:設1個DN25水罐放余水口配球閥

                                  注水口:在水罐左右兩側各接1個DN65接口

                                  進出水口:設1個水罐到水泵進水管DN125閥門手動控制(可選裝氣動),設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動)

                                  3、泡沫罐

                                  容量

                                  1450kg PM55)

                                  材質

                                  質碳鋼,厚度底板5mm,側板4mm,頂板4mm

                                  罐體固定

                                  與底盤車架彈性連接

                                  罐體設置

                                  人孔:設DN460人孔1個,帶有快速鎖定/開啟自動泄壓裝置

                                  溢流口:設DN40溢流口1個

                                  放余液口:1DN25放余液口配球閥

                                  泡沫吸液口:1DN40泡沫罐到泵出泡沫管

                                  四、水系統

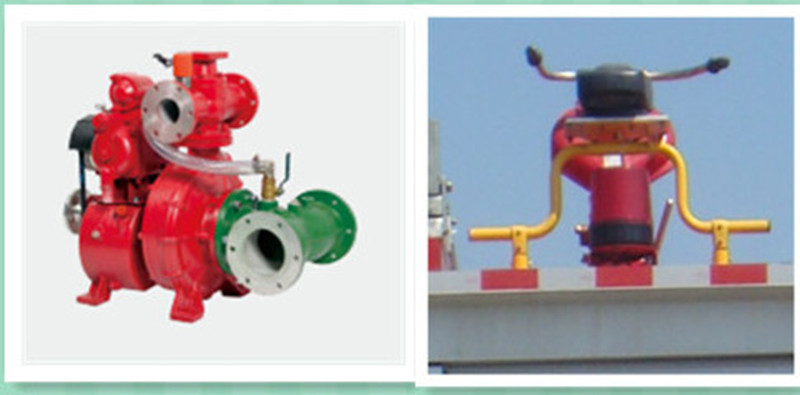

                                  1、水泵

                                  型號

                                  CB10/40-RS型常壓車用消防泵

                                  形式

                                  常壓離心式

                                  額定流量

                                  40L/s @1.0MPa

                                  出口額定壓力

                                  1.0MPa

                                  大吸深

                                  7m

                                  引水裝置

                                  自帶滑片泵

                                  引水時間

                                  大吸深時≤50s

                                  2、 管路系統

                                  管道材質

                                  質無縫鋼管

                                  吸水管路

                                  泵房兩側各設1個DN125吸水口

                                  注水管路

                                  水罐左右兩側各設一個DN65注水口,泵房內設置1個DN65水泵向罐內注水管路

                                  出水管路

                                  泵房左右兩側各設1個DN80出水口,帶截止閥和捫蓋

                                  冷卻水管路

                                  配有冷卻取力器的冷卻水管路及控制閥

                                  五、滅火裝置

                                  1、泡沫炮(PM55)

                                  型號

                                  PL8/32

                                  制造商

                                  成都威斯特消防機械有限公司

                                  回轉角度

                                  360°水平回轉

                                  大仰/俯角

                                  俯角≤-15°,仰角≥+45°

                                  流量

                                  32L/S

                                  射程

                                  泡沫≥48m  ≥60m

                                  2、水炮(SG55)

                                  型號

                                  PS40W

                                  制造商

                                  成都威斯特消防機械有限公司

                                  回轉角度

                                  360°水平回轉

                                  大仰/俯角

                                  俯角≤-15°,仰角≥+45°

                                  流量

                                  40L/S

                                  射程

                                  ≥65m

                                  六、消防控制系統

                                  控制面板主要包括駕駛室控制和泵室控制兩部分

                                  駕駛室內控制

                                  水泵脫掛檔、警燈警報、照明及信號裝置控制等

                                  泵室內控制

                                  上裝總電源開關、參數顯示、狀態顯示

                                  七、電氣設備

                                  附加電氣

                                  設獨立電路

                                  輔助照明

                                  消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等

                                  頻閃燈

                                  車身兩側安裝紅、藍兩色頻閃燈

                                  警示裝置

                                  長排全紅警燈,安裝在駕駛室頂部

                                  警報器,其控制盒在駕駛員前下方

                                  火場照明

                                  上裝后部安裝35W消防探照燈1個

                                  八、表面處理

                                  面漆

                                  質國產漆

                                  顏色

                                  車體外表面主色為RO3消防紅
